REGOLATORE DI CARICA PWM PER PANNELLO SOLARE RCP307 120W / 160W
DIMENSIONI E FISSAGGIO
Questo apparecchio è destinato all’utilizzo in ambienti interni (riparato da fonti UV)
E’ consigliabile installare questi prodotti vicino alla batteria per facilitare il controllo della temperatura ambiente al fine di ottimizzare i parametri di carica. Il fissaggio alla parete è predisposto tramite viti autofilettanti M3x10
COLLEGAMENTI ELETTRICI
NON far toccare tra di loro i fili provenienti dal pannello solare.
• Passo 1: collegare alla centralina due cavi da 4/6 mmq ai morsetti contrassegnati con il simbolo della batteria rispettando le polarità, poi collegarsi alla batteria. La lunghezza del cablaggio deve essere compresa tra i 30cm e 100 cm. Lo spessore dei cavi deve essere: minimo 6 mm² Raccomandazioni: è consigliabile interporre sul filo positivo un fusibile da 30 A vicino alla batteria con un amperaggio superiore alla corrente nominale della centralina. IMPORTANTE: se le fasi di collegamento vengono invertite è possibile danneggiare il prodotto.
• Passo 2 : inserire nei morsetti + e – della centralina , contrassegnati dal simbolo del pannello solare , due cavi di adeguata sezione, poi collegarsi alle rispettive polarità del pannello solare. Sezione cavi: minimo 6 mm²
ATTENZIONE Se il pannello solare è esposto al sole o a una fonte luminosa, viene generata automaticamente energia elettrica.
Prestare attenzione. I morsetti con simbolo della lampadina sono per il collegamento di un carico fittizio a prova dello stato di funzionamento (non collegare).
PRECAUZIONI DI UTILIZZO • Durante il funzionamento il regolatore di carica genererà calore, si raccomanda di non coprire per favorire la ventilazione. • E’ molto importante che l’accumulatore venga caricato almeno una volta al mese, altrimenti è possibile che si danneggi. • La batteria non può essere caricata se l’energia generata dal pannello solare è inferiore a quella che si stà consumando.

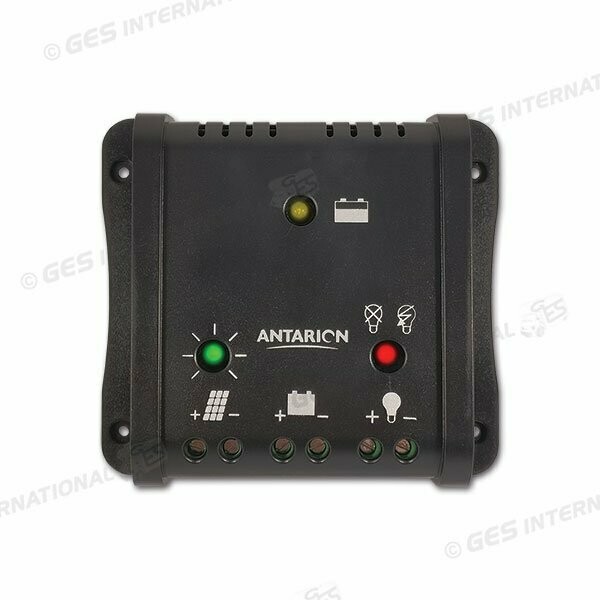

FUNZIONI DI MONITORAGGIO DEI LED
• Led Giallo: Stato della batteria Spento quando la tensione della batteria è normale Acceso quando la tensione della batteria è bassa Lampeggiante quando la tensione della batteria è molto bassa. Vi ringraziamo di aver scelto un prodotto Antares Diffusion. Prima di utilizzare il prodotto leggere attentamente le istruzioni di montaggio.
• Led Verde: Indicatore fase di carica Acceso quando il pannello ha energia sufficiente per caricare la batteria. Spento quando il pannello NON ha energia sufficiente per caricare la batteria.
• Led Rosso: Indicatore stato del carico (non collegato) Spento quando il funzionamento del regolatore è normale Acceso quando la batteria è in fase di scarica Lampeggia quando la batteria è in sovraccarica o in corto circuito
INTRODUZIONE ALLE FUNZIONI
Questo prodotto è un sistema intelligente di nuova generazione per il controllo della carica e la scarica dell’energia solare ed è stato costruito per garantire una grande facilità di utilizzo.
• Tre LED permettono di visualizzare il funzionamento del sistema
• Modalità di ricarica in due fasi: Carica Forzata e Carica Flottante
• Ricarica controllata da un unica MCU regolata in PWM, compensazione automatica in temperature.
• Funzioni di protezioni elettroniche, effettivo controllo dell’inversione della polarità, corto circuito e sovraccarico.
• Questo controllo è utilizzato principalmente per proteggere gli accomulatori, al fine di evitare la sovraccarica dell’ energia solare o le scariche profonde della batteria.
• La tensione elettrica di carica è regolata automaticamente in base alla temperatura.
• Questo prodotto funziona solo a 12V
DATI TECNICI RCP307
Corrente di carica massima 10 A
Potenza massima del pannello utilizzabile 160 W
Tensione massima del pannello solare 28 V Consumo a vuoto 4 mA
